Moinho de Trapézio Europeu MTW

A MTW Europeu moinho Raymond é projetada de forma inovadora por meio de pesquisa profunda em moinhos e experiência em desenvolvimento. Ele absorve a mais recente tecnologia e conceito de moagem de pó da Europa e combina as sugestões de 9158 clientes em moinhos. Este moinho satisfaz perfeitamente as demandas de produção dos clientes em pó fino de 200-33μm (80-425Mesh).

Características do Produto: Menores custos operacionais e de manutenção, excelente proteção ambiental, melhor qualidade dos produtos acabados

Tamanho de entrada: 0-50mm
Capacidade de moinho de rolos Raymond: 3-50TPH
Material de moinho de rolos Raymond: calcário, calcita, dolomita, carvão de petróleo, gesso, barita, mármore, talco, pó de carvão, etc.

Efeito

Excelente Qualidade de Pós Finais, Alta Eficiência de Produção

Omoinho de rolos Raymond de  adota lâmina de pá tipo split exclusiva. Está inclinado. Seu uso efetivamente amplia a área de trabalho e melhora ainda mais a eficiência da produção. Além disso, o Moinho de Trapézio Europeu MTW adota um dispositivo de vedação pneumático exclusivo, que pode efetivamente eliminar o "derramamento de pó grosso", para que a qualidade dos produtos finais seja bem controlada.

Área Ocupacional Pequena, Operação Livre de Poluição

O Moinho de Trapézio Europeu MTW  de moinho Raymond recebe toda a transmissão por engrenagens cônicas. A estrutura é mais compacta, ocupando menor área útil. Enquanto isso, equipado com removedor de poeira profissional, o Moinho de Trapézio Europeu MTW da SBM possui excelente efeito de remoção de poeira e baixa concentração de emissão de poeira, amigável à proteção do meio ambiente.

Mais partes vulneráveis resistentes ao desgaste, maior taxa de utilização

Os rolos de moagem e anéis feitos de liga resistente ao desgaste são desenvolvidos pela SBM e por institutos científicos juntos. Sua vida útil é 1,7-2,5 vezes maior do que rolos tradicionais e anéis feitos de aço de alto teor de manganês. Parte das peças de reposição vulneráveis adotam uma estrutura dividida que é útil para economizar mais gastos em partes vulneráveis.

Menor Consumo de Energia - Duto de Ar Curvado

O Moinho de Trapézio Europeu MTW de moinho Raymond usa o duto de ar curvado com baixa resistência. Por isso, o fluxo de ar entra tangencialmente no moinho. Em comparação com os dutos de ar reto tradicionais, a entrada deste duto de ar é suave com pouca resistência e a saída é fácil para a dispersão de materiais que podem evitar o empilhamento de material, reduzindo efetivamente o consumo de energia do sistema.

Processamento Digitalizado, Maior Precisão

Existem dezenas de linhas de máquinas-ferramentas de controle numérico. Operações como corte, dobra, aplainamento, fresagem e pulverização de chapas de aço são controladas numericamente. A precisão de usinagem é alta, especialmente para as peças do núcleo.

Suprimento Suficiente de Peças Sobressalentes, Operação Livre de Preocupação

A SBM, cujos negócios cobrem produção e vendas, é responsável por todas as  moinho de rolos Raymond produzidas por nós mesmos. Podemos oferecer aos clientes serviços técnicos sobre produtos e peças de reposição originais para garantir a operação sem preocupações.





Princípio de trabalho

Depois que os britadores de mandíbulas quebram grandes materiais volumosos para materiais menores, os elevadores trabalham para enviar materiais para a tremonha. Em seguida, por alimentadores vibratórios eletromagnéticos, os materiais quebrados são enviados de maneira uniforme e quantitativa para a câmara de moagem do Moinho Europeu de Moagem MTW de moinho Raymond. Após a moagem, os materiais são levados pelo fluxo de ar para o concentrador de pó para classificação. Sob a ação do impulsor do seletor de pó, os materiais que não atingem a finura seriam enviados de volta à câmara de moagem para obter outra moagem, enquanto os pós qualificados seriam coletados por um coletor de pó ciclônico e descarregados do fundo como produtos acabados. E, depois disso, o fluxo de ar entraria no ventilador junto com o duto de retorno de ar no topo do coletor de energia do ciclone. Este sistema adota um circuito fechado e funciona sob pressão positiva e negativa. Como os materiais têm um certo teor de umidade, o calor gerado durante a moagem pode levar à evaporação do ar ou inchar na câmara de moagem, de modo que a quantidade de fluxo de ar aumente drasticamente. Além disso, se a porta de alimentação e as juntas das tubulações não estiverem bem vedadas, o ar externo pode interferir no moinho e causar desequilíbrio no fluxo de ar. Assim, o SBM organiza válvulas de escape na saída de ar do ventilador para induzir ar redundante no filtro de mangas. Após a purificação, o ar redundante é descarregado. Esse arranjo pode alcançar tanto o equilíbrio do fluxo de ar quanto a produção ecologicamente correta.

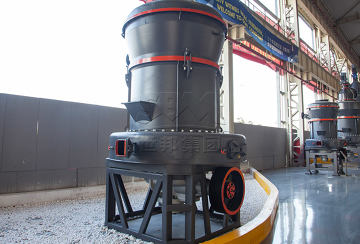

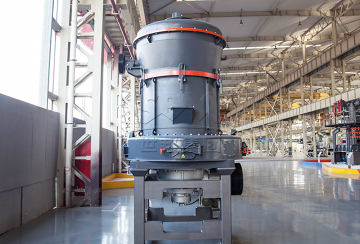

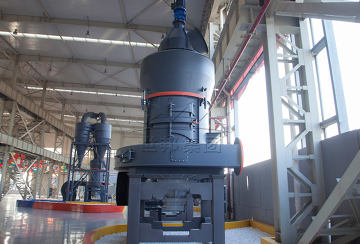

Álbum de produtos

Parâmetros do produto



Note:

 1. O peso específico a granel é calculado por 1,6 t / m3. Quando a largura da porta de alimentação é superior a 600 mm, é uma máquina de grande escala. Quando a largura varia de 300 a 600mm, é uma máquina de tamanho médio.

2.Product e os parâmetros sobre modelos, dados, desempenhos e specificationson neste Website são para a referência somente. Há uma oportubidade de que a SBM faça alterações sobre mencionadas acimas. Para mensagens específicas, consulte os objetos reais e manuais do usuário. Sem instruções especiais, a SBM mantém o direito de explicar todos os dados envolvidos neste site.
