Summary：Este guia explica como funciona o processo CIL, como escolher a capacidade adequada da planta, quais fatores influenciam a recuperação de ouro e o que considerar ao estimar os custos do projeto.

Selecionar a planta de lixiviação com carvão (CIL, Carbon-in-Leach) adequada para minério de ouro exige mais do que escolher equipamentos com capacidade de processamento apropriada. As características do minério, as metas de recuperação de ouro, o projeto do processo, o investimento de capital e os custos operacionais influenciam o desempenho e a rentabilidade de um projeto de processamento de ouro.

Uma planta CIL bem projetada integra britagem, moagem, lixiviação, adsorção por carvão ativado, recuperação de ouro e gestão de rejeitos em um sistema de processamento coordenado. No entanto, a configuração ideal varia de acordo com a mineralogia do minério, o grau de liberação do ouro e os resultados dos testes metalúrgicos.

Este guia explica como funciona o processo CIL, como escolher a capacidade adequada da planta, quais fatores influenciam a recuperação de ouro e o que considerar ao estimar os custos do projeto.

1. O Que É uma Planta CIL para Minério de Ouro?

Uma planta CIL para minério de ouro é uma instalação de processamento mineral que utiliza o processo Carbon-in-Leach para extrair ouro do minério. Essa tecnologia combina a lixiviação com cianeto e a adsorção por carvão ativado no mesmo circuito de tanques.

Durante a lixiviação, o cianeto dissolve o ouro acessível presente no minério preparado sob condições químicas controladas. Em seguida, o carvão ativado adsorve o ouro dissolvido diretamente da polpa, permitindo concentrá-lo no carvão para posterior recuperação.

Em comparação com uma planta convencional de carvão em polpa (CIP, Carbon-in-Pulp), na qual a lixiviação e a adsorção ocorrem em etapas separadas, uma planta CIL combina essas operações na mesma série de tanques. Essa configuração pode reduzir a necessidade de equipamentos de processo separados e ajudar a limitar os efeitos de materiais que provocam a adsorção indesejada de ouro (preg-robbing) em determinados minérios.

Uma planta CIL completa para ouro normalmente inclui equipamentos de britagem, moinhos de moagem, equipamentos de classificação, tanques de lixiviação e adsorção, sistemas de manuseio de carvão, equipamentos de recuperação de ouro e instalações para tratamento de rejeitos.

1.1 Como Funciona o Processo CIL para Minério de Ouro?

O fluxograma exato do processo CIL depende da mineralogia do minério, das características de liberação do ouro e dos resultados dos testes metalúrgicos. Ainda assim, a maioria das plantas CIL convencionais para ouro segue várias etapas principais de processamento.

1. Britagem

O minério bruto extraído da mina (ROM, Run-of-Mine) é alimentado em britadores para reduzir as rochas de grandes dimensões a um tamanho de partícula adequado. Dependendo das características do minério e da capacidade de processamento necessária, o circuito de britagem pode incluir britagem primária e secundária, juntamente com equipamentos de peneiramento.

Uma britagem eficiente prepara o minério para a moagem e ajuda a manter uma alimentação estável para os equipamentos a jusante.

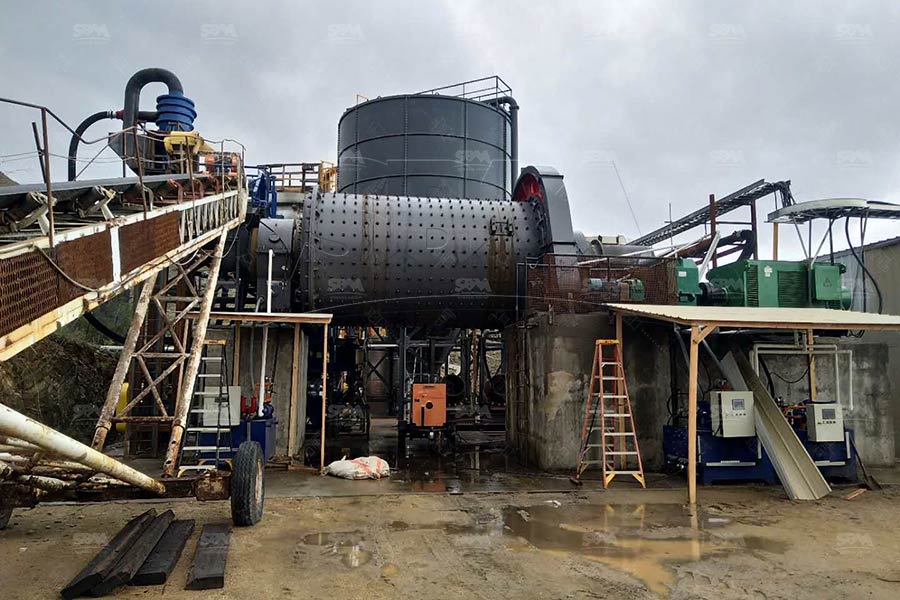

2. Moagem

O minério britado entra nos moinhos de moagem, onde é reduzido a partículas menores. A moagem ajuda a liberar os minerais que contêm ouro da rocha circundante, tornando o ouro mais acessível durante a lixiviação com cianeto.

A granulometria de moagem necessária depende do tamanho das partículas de ouro, das associações mineralógicas e do grau de liberação exigido para alcançar a recuperação desejada.

3. Preparação da Polpa

O minério moído é misturado com água para formar uma polpa adequada às etapas seguintes do processamento. A densidade da polpa é ajustada para favorecer uma mistura eficiente, a transferência de massa e as reações químicas.

As condições do processo, incluindo o pH e outros parâmetros químicos relevantes, são controladas de acordo com as características do minério e os requisitos operacionais da planta.

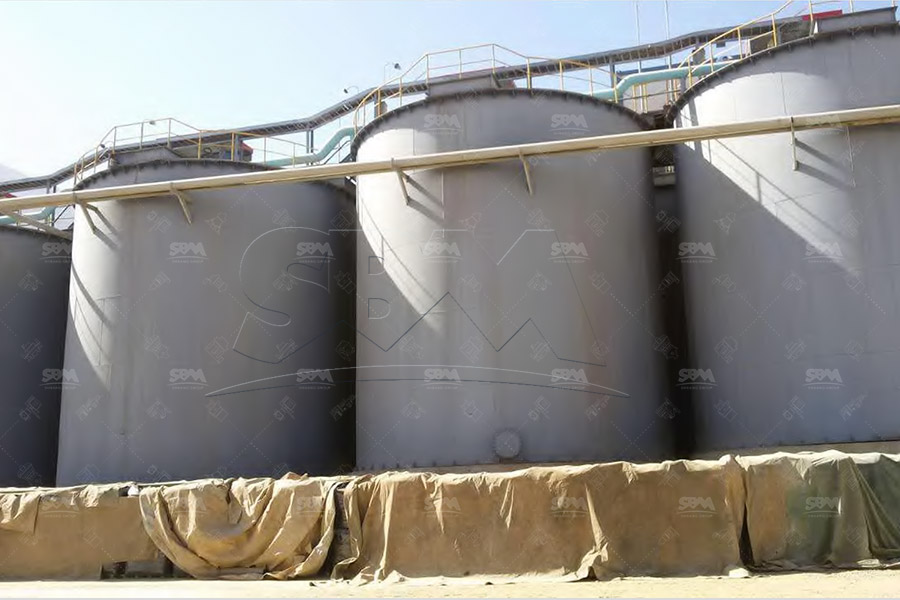

4. Lixiviação e Adsorção

A polpa preparada entra em uma série de tanques CIL. O cianeto dissolve o ouro acessível sob condições controladas, enquanto o carvão ativado adsorve o ouro dissolvido presente na polpa.

Como a lixiviação e a adsorção ocorrem no mesmo circuito de tanques, o ouro dissolvido pode ser capturado pelo carvão à medida que passa para a solução. A disponibilidade de oxigênio, a concentração de cianeto, o tempo de residência e o desempenho do carvão influenciam a eficiência desta etapa.

5. Recuperação de Ouro do Carvão

O carvão carregado de ouro é separado da polpa e processado em um circuito de recuperação adequado. Dependendo do projeto da planta, isso pode envolver lavagem do carvão, eluição e eletroextração, seguidas de processamento adicional para produzir um material contendo ouro destinado ao refino.

A regeneração e a reciclagem do carvão também podem ser incorporadas para manter o desempenho da adsorção.

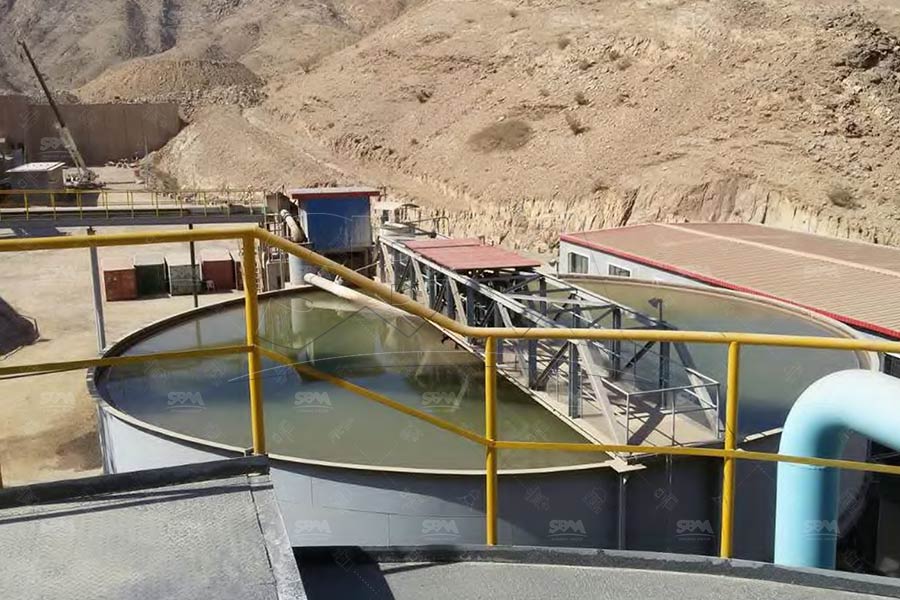

6. Tratamento de Rejeitos

Após a extração do ouro, a polpa restante é encaminhada para um sistema de tratamento de resíduos adequado. A gestão dos rejeitos pode incluir a destruição ou desintoxicação do cianeto, quando necessária, a recuperação de água e a disposição em uma instalação de armazenamento de rejeitos projetada para esse fim.

O projeto deve considerar as regulamentações ambientais, a gestão da água, as condições geotécnicas e os requisitos de segurança específicos do local.

1.2 Quando o Processo CIL É Adequado para Minério de Ouro?

O processo CIL é frequentemente considerado para minérios de ouro de fácil lixiviação (free-milling), que respondem bem à lixiviação com cianeto. No entanto, sua adequação depende de mais fatores do que apenas o teor de ouro.

Minérios de ouro de fácil lixiviação: minérios cujo ouro pode ser adequadamente liberado e dissolvido por meio da lixiviação convencional com cianeto são frequentemente bons candidatos ao processo CIL.

• Projetos que buscam processamento integrado: A combinação da lixiviação e da adsorção pode simplificar o layout do processo e oferecer vantagens operacionais em comparação com circuitos separados de lixiviação e adsorção.
• Minérios com efeito preg-robbing: Alguns minérios contêm materiais carbonáceos naturais capazes de adsorver o ouro dissolvido e reduzir a recuperação. Em determinados casos, o processo CIL pode ajudar a atenuar esse efeito, mas o desempenho depende do tipo e da atividade do material carbonáceo. A realização de testes metalúrgicos específicos é essencial.
• Minérios refratários de ouro: O ouro aprisionado em minerais sulfetados ou que apresenta resistência à lixiviação convencional pode exigir pré-tratamento antes do processo CIL. Dependendo do minério, as opções possíveis incluem oxidação, ustulação, oxidação sob pressão ou bio-oxidação.

Por esse motivo, a amostragem representativa do minério e os testes metalúrgicos devem ser realizados antes da seleção definitiva da planta.

2. Como Escolher a Capacidade Adequada de uma Planta CIL

A capacidade da planta determina o volume de minério processado por dia e influencia o dimensionamento dos equipamentos, os requisitos de infraestrutura, o investimento e as despesas operacionais.

A seleção de uma capacidade muito pequena pode limitar a produção, enquanto uma planta superdimensionada pode aumentar os custos de capital e criar complexidade operacional desnecessária.

A capacidade deve ser determinada com base nas previsões de produção da mina, na disponibilidade de minério, nos cronogramas operacionais e no desempenho esperado de todo o circuito de processamento.

Faixas Comuns de Capacidade de Plantas CIL para Minério de Ouro

As faixas a seguir fornecem orientações gerais para o planejamento preliminar do projeto. Os requisitos reais dependem das propriedades do minério, da seleção dos equipamentos, das condições do local e da viabilidade econômica do projeto.

• Em projetos menores, os equipamentos modulares podem simplificar o transporte, a instalação e futuras expansões. As plantas de médio porte geralmente exigem uma coordenação mais estreita entre os sistemas de moagem, manuseio da polpa, lixiviação e adsorção.
• As operações de grande escala dão maior importância à disponibilidade dos equipamentos, ao controle do processo, ao planejamento da manutenção e à confiabilidade da infraestrutura de apoio.
• A capacidade também deve refletir a vida útil operacional prevista da mina e o fornecimento de minério. Uma planta projetada para um pico de produção de curto prazo pode não ser economicamente justificável se a mina não conseguir fornecer alimentação suficiente de forma consistente.

3. Otimização da Recuperação: O Que Realmente Determina a Extração de Ouro?

A recuperação de ouro é um dos indicadores mais importantes do desempenho de uma planta CIL. No entanto, a recuperação teórica mais elevada não é necessariamente a meta operacional mais econômica.

Minérios de fácil lixiviação podem alcançar uma recuperação de ouro de aproximadamente 85–95% em operações CIL adequadas, embora os resultados reais variem consideravelmente. Minérios refratários podem apresentar recuperações substancialmente menores sem um pré-tratamento eficaz.

3.1 Caracterização e Mineralogia do Minério

Antes de finalizar o projeto da planta, as investigações metalúrgicas devem determinar:

• O teor de ouro, o tamanho das partículas e as associações mineralógicas.
• O grau de liberação do ouro em diferentes granulometrias de moagem.
• A presença de sulfetos, incluindo pirita e arsenopirita.
• A presença de cobre e outros minerais que possam aumentar o consumo de reagentes ou interferir no processamento.
• A ocorrência natural de materiais carbonáceos e o potencial comportamento de preg-robbing.
• O consumo de cianeto, a demanda de oxigênio e outras características químicas relevantes.

Essas informações ajudam a determinar se o processo CIL convencional é adequado ou se são necessárias etapas adicionais de processamento.

3.2 Como Definir uma Meta Realista de Recuperação

As metas de recuperação devem basear-se em evidências metalúrgicas, e não apenas nas médias do setor.

Um programa de avaliação típico pode incluir as seguintes etapas:

• Caracterização do minério: Determinar a mineralogia, a distribuição do ouro e os possíveis desafios de processamento.
• Testes de lixiviação em frascos rotativos (bottle-roll): Avaliar a resposta à lixiviação, o consumo de reagentes e a recuperação preliminar em condições laboratoriais controladas.
• Testes metalúrgicos adicionais: Investigar os requisitos de granulometria de moagem, o efeito preg-robbing, a adsorção por carvão e as opções de pré-tratamento, quando necessário.
• Testes em escala piloto: Quando justificado, avaliar o comportamento do processo em condições operacionais mais representativas.
• Avaliação de viabilidade: Utilizar os resultados dos testes para desenvolver premissas de recuperação, especificações dos equipamentos e projeções econômicas.

• As amostras representativas devem abranger a variabilidade esperada do minério. Um valor de recuperação obtido a partir de uma única amostra favorável pode não refletir o desempenho ao longo de toda a vida útil da mina.



  4. Quanto Custa uma Planta CIL para Ouro?

  O custo de uma planta CIL para ouro varia de acordo com a capacidade de processamento, as características do minério, a configuração dos equipamentos, a localização do empreendimento, a infraestrutura e os requisitos ambientais.

  Uma planta pequena que processa um minério de fácil lixiviação relativamente simples pode exigir um circuito muito menos complexo do que uma operação de grande porte que processa minério refratário ou minério com um efeito preg-robbing significativo.

  4.1 Investimento de Capital: O Que Está Incluído?

  O investimento de capital (CAPEX) abrange os recursos necessários para projetar, construir, instalar e colocar em operação a instalação de processamento.

  Componente do Custo	Escopo Típico	Principais Fatores de Custo
  Britagem, moagem e preparação da alimentação	Britadores, alimentadores, peneiras, moinhos, transportadores e preparação da polpa	Capacidade de processamento, dureza do minério, tamanho da alimentação e requisitos de moagem
  Lixiviação e adsorção	Tanques CIL, agitadores, bombas, tubulações de processo e instrumentação	Volume dos tanques, tempo de residência, características metalúrgicas e materiais de construção
  Manuseio do carvão, eluição e sala de ouro	Peneiras para carvão, sistemas de transferência, equipamentos de eluição, eletroextração e instalações de refino	Produção de ouro, carregamento do carvão e configuração do circuito de recuperação
  Infraestrutura de água e energia	Bombas, tubulações, sistemas elétricos, subestações e tratamento de água	Localização do empreendimento, disponibilidade de serviços públicos e balanço hídrico
  Tratamento de resíduos e instalações de rejeitos	Equipamentos de desintoxicação, espessamento ou recuperação de água, quando necessários, e armazenamento de rejeitos	Propriedades dos rejeitos, requisitos ambientais e capacidade de armazenamento
  Instalação e comissionamento	Obras civis, fundações, estruturas metálicas, instalação, testes e comissionamento	Custos de mão de obra, condições de construção e cronograma do projeto
  Provisões do projeto	Engenharia, aquisições, gestão, contingências e outros custos indiretos definidos	Complexidade do projeto, maturidade do projeto de engenharia e riscos da cadeia de fornecimento

  Uma estimativa completa do projeto deve considerar o processo integrado e a infraestrutura do local, e não apenas o pacote principal de equipamentos.

  Por exemplo, uma cotação de equipamentos pode excluir obras civis, transporte, instalação, fornecimento de energia, infraestrutura hídrica, armazenamento de rejeitos e comissionamento. Essas exclusões podem afetar significativamente o investimento total necessário.

  Ao comparar fornecedores, os responsáveis pelo projeto devem solicitar uma definição clara do escopo de fornecimento, das especificações dos equipamentos, das exclusões, das condições de entrega e das responsabilidades de comissionamento.

  4.2 Despesas Operacionais: Quais São os Principais Fatores?

  As despesas operacionais (OPEX) representam os custos contínuos de funcionamento da planta. Essas despesas afetam o custo por tonelada processada e o custo de recuperação de cada unidade de ouro.

  • Consumo de energia: A britagem e a moagem podem representar uma parcela substancial da demanda de eletricidade da planta. A dureza do minério, a capacidade de processamento e a eficiência do circuito de moagem influenciam o consumo de energia.
  • Reagentes: O cianeto, os reagentes para controle do pH e outros produtos químicos utilizados no processo contribuem para os custos operacionais. O consumo depende da composição química e da mineralogia do minério, bem como das condições de operação.
  • Carvão ativado: A reposição, a regeneração, o manuseio e as perdas de carvão geram despesas contínuas. Uma gestão eficiente do carvão ajuda a manter o desempenho da adsorção.
  • Mão de obra: Operadores, metalurgistas, profissionais de manutenção, supervisores e equipes de apoio são necessários para manter a planta funcionando com segurança e regularidade.
  • Manutenção e consumíveis: Peças de desgaste, bombas, revestimentos, peneiras, componentes mecânicos e outros consumíveis exigem inspeção e substituição periódicas.
  • Gestão da água: Os custos de captação, bombeamento, reciclagem e tratamento da água dependem das condições locais e do balanço hídrico da planta.
  • Gestão de resíduos: O transporte de rejeitos, a desintoxicação quando necessária, o monitoramento, o armazenamento e a gestão ambiental de longo prazo podem representar despesas significativas.

  Para comparar diferentes configurações de plantas, os responsáveis pelo projeto devem avaliar tanto o custo operacional total quanto o custo por tonelada de minério processado. Esses indicadores devem ser considerados juntamente com a recuperação esperada, a disponibilidade operacional e a produção de ouro.

  Conclusão

  A seleção da planta CIL adequada para minério de ouro exige uma avaliação integrada das características do minério, da capacidade de processamento, do potencial de recuperação, do investimento de capital e das despesas operacionais.

  A configuração mais adequada não é necessariamente a planta de maior porte nem aquela com a cotação de equipamentos mais baixa. É a planta capaz de processar de forma consistente o minério disponível, alcançar uma meta de recuperação tecnicamente fundamentada e operar de maneira econômica durante toda a vida útil do projeto.

  Antes de finalizar a seleção da planta, os responsáveis pelo projeto devem realizar testes metalúrgicos com amostras representativas, estabelecer premissas realistas de produção e recuperação, definir o escopo completo do projeto e comparar configurações alternativas de processo.

  Trabalhar com um fornecedor experiente de equipamentos para processamento mineral e engenheiros metalúrgicos qualificados pode ajudar a garantir que a britagem, a moagem, a lixiviação, a adsorção, a recuperação de ouro e a gestão de rejeitos sejam projetadas como um sistema integrado.

  Uma planta CIL bem projetada, apoiada por dados de testes confiáveis e boas práticas operacionais, proporciona uma base sólida para uma produção de ouro eficiente e sustentável.

  Perguntas Frequentes (FAQs)

  FAQ 1: Quais Equipamentos São Necessários para uma Planta CIL de Minério de Ouro?

  Uma planta típica pode incluir equipamentos de britagem, moinhos de moagem, equipamentos de classificação, tanques CIL, agitadores, bombas de polpa, sistemas de manuseio de carvão ativado, equipamentos de eluição, células de eletroextração e equipamentos de fundição. Também podem ser necessárias instalações para preparação de reagentes, instrumentação, gestão de rejeitos e tratamento de água.

  FAQ 2: Qual É a Diferença Entre o Processamento de Ouro por CIL e CIP?

  Tanto o CIL quanto o CIP utilizam cianeto para dissolver o ouro e carvão ativado para recuperar o ouro dissolvido da polpa. No processo CIL, a lixiviação e a adsorção ocorrem simultaneamente no mesmo circuito de tanques. No processo CIP, a lixiviação geralmente é concluída em tanques separados antes de a polpa entrar no circuito de adsorção por carvão. A escolha do processo mais adequado depende das características do minério e do desempenho metalúrgico.

  FAQ 3: Como Posso Melhorar a Recuperação de Ouro em uma Planta CIL?

  As melhorias na recuperação podem envolver a otimização da granulometria de moagem, da densidade da polpa, das condições de lixiviação, do tempo de residência, do oxigênio dissolvido, da atividade do carvão e do manuseio do carvão. No entanto, as mudanças mais eficazes dependem do minério e do processo existente. A amostragem para diagnóstico e os testes metalúrgicos devem orientar a otimização.

  FAQ 4: Uma Planta CIL É Adequada para Minério de Ouro Refratário?

  Nem todos os minérios de ouro refratários podem ser tratados de forma eficaz apenas com o processo CIL convencional. O ouro aprisionado em minerais sulfetados ou inacessível ao cianeto pode exigir um pré-tratamento, como a oxidação, antes da lixiviação. O processo adequado deve ser determinado por meio de análises mineralógicas e testes metalúrgicos.
