Os agregados de seixos de rio são amplamente utilizados na construção civil, na construção de estradas, na produção de concreto, no paisagismo e na produção de areia manufaturada. Sua resistência, durabilidade e resistência ao intemperismo fazem deles matérias-primas valiosas para a produção de agregados de construção de alta qualidade. No entanto, os seixos de rio geralmente são duros, densos e abrasivos, o que torna sua britagem mais desafiadora do que a de materiais mais macios, como o calcário.

Uma planta de britagem de seixos de rio bem projetada geralmente inclui cinco tipos principais de equipamentos: alimentador vibratório, britador de mandíbulas, britador cônico, peneira vibratória e máquina de fabricação de areia VSI. Cada equipamento desempenha uma função específica, desde a alimentação das matérias-primas e a redução de seixos de grandes dimensões até a separação dos agregados finais e a produção de areia manufaturada.

A configuração real dos equipamentos depende do tamanho dos seixos de alimentação, da capacidade de produção necessária, das dimensões desejadas dos agregados e da necessidade de produzir areia além dos agregados graúdos.

Este guia explica como essas cinco máquinas funcionam, como selecionar os equipamentos adequados e como combiná-los em uma linha eficiente de britagem de seixos de rio.

1. Por que a britagem de seixos de rio é diferente da britagem de outras pedras?

Os seixos de rio geralmente apresentam uma estrutura dura e densa, além de superfícies naturalmente arredondadas. Portanto, a seleção dos equipamentos deve levar em consideração a dureza e a abrasividade reais do material de alimentação, e não apenas sua denominação. Os seixos de rio ricos em quartzo, em particular, podem apresentar condições exigentes de britagem e desgaste.

Três características influenciam o projeto da planta:

• A elevada dureza dificulta a redução do tamanho das partículas e influencia a escolha das etapas de britagem.
• A abrasividade aumenta o desgaste das mandíbulas, dos revestimentos do britador cônico e dos componentes das máquinas de fabricação de areia.
• As superfícies arredondadas influenciam a entrada e o comportamento do material na câmara de britagem, tornando importantes a escolha adequada da abertura de alimentação e o controle da alimentação.

Em comparação com o calcário mais macio e menos abrasivo, os seixos de rio duros geralmente exigem uma estratégia diferente de britagem secundária. Britadores de impacto são frequentemente considerados para calcário de menor abrasividade, pois combinam redução de tamanho e melhoria da forma das partículas. Para materiais de alimentação mais duros e abrasivos, como seixos de rio, uma combinação comum é um britador de mandíbulas seguido por um britador cônico. Quando necessário, um britador VSI pode realizar o aprimoramento adicional da forma das partículas ou a produção de areia.

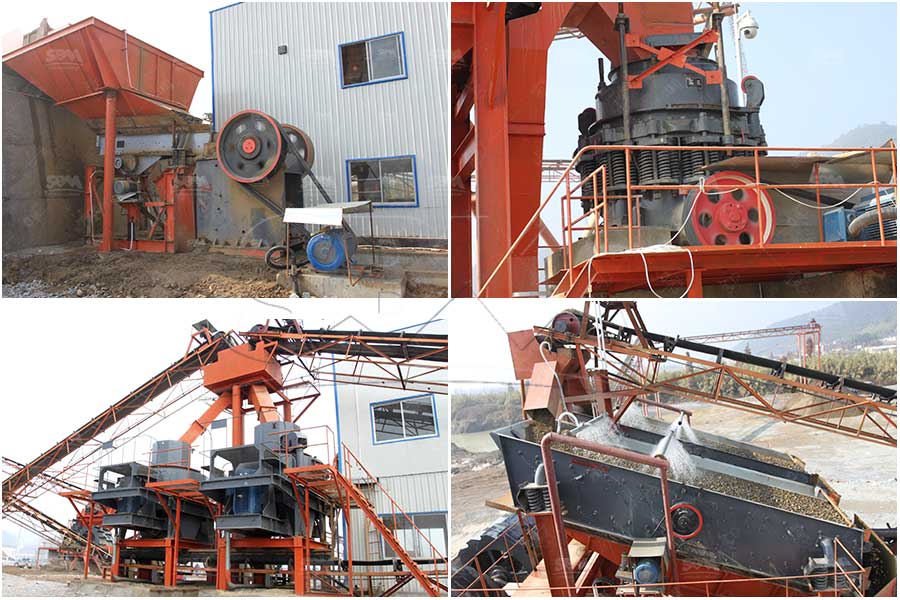

2. As 5 principais máquinas utilizadas em uma planta de britagem de seixos de rio

1. Alimentador vibratório — alimentação controlada do material

O alimentador vibratório normalmente fica entre o silo de alimentação e o britador de mandíbulas primário. Ele transporta os seixos brutos para o circuito de britagem a uma taxa controlada, ajudando a manter um fornecimento contínuo em vez de permitir que lotes irregulares entrem no britador.

Alguns alimentadores incluem uma seção com grelha, que separa os materiais menores antes da britagem primária. Essa separação preliminar pode reduzir a carga desnecessária sobre o britador e ajudar a controlar os finos ou a sujeira presentes no material de alimentação. A necessidade desse recurso depende das características da matéria-prima e do processo proposto.

Os compradores devem especificar:

• O tamanho máximo dos seixos.
• A taxa de alimentação necessária.
• Se é necessária uma separação preliminar.
• O tamanho e as características do material que deve contornar o britador primário.

O alimentador vibratório é um equipamento de alimentação, não um britador. Em um processo típico de britagem de seixos de rio, sua função é abastecer o britador de mandíbulas primário de maneira constante; ele não realiza a principal etapa de redução do tamanho das partículas.

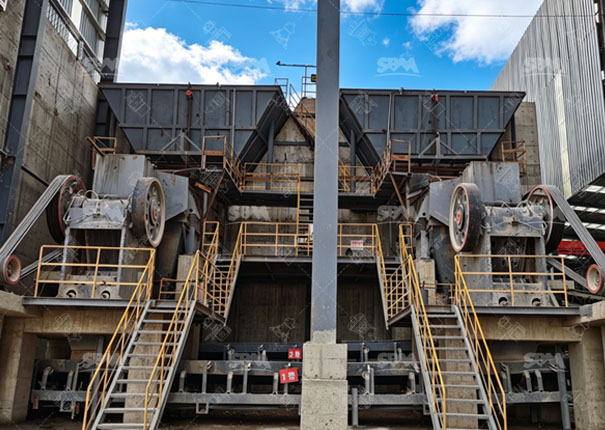

2. Britador de mandíbulas — redução primária do tamanho

O britador de mandíbulas realiza a primeira etapa principal de britagem. Ele reduz os seixos maiores a um tamanho que possa ser processado pelos equipamentos posteriores, geralmente um britador cônico em um circuito de britagem de rochas duras com várias etapas.

A seleção do britador de mandíbulas exige que sua abertura de alimentação e suas condições operacionais sejam compatíveis com o material recebido. Os compradores devem considerar quatro fatores principais:

• Abertura de alimentação: Deve comportar os maiores seixos esperados.
• Tamanho das partículas de alimentação: Tanto o tamanho máximo quanto a distribuição geral dos tamanhos das partículas são importantes.
• Vazão necessária: O britador deve atender à meta de produção da planta.
• Ajuste da abertura de descarga: A saída deve produzir material adequado para a etapa seguinte.

O ajuste da abertura de descarga conecta a britagem primária à secundária. Se o material produzido pelo britador de mandíbulas for grande demais para a câmara selecionada do britador cônico, o desempenho dos equipamentos posteriores será prejudicado. Por outro lado, exigir uma redução excessiva na etapa primária pode comprometer o equilíbrio de capacidade previsto. Portanto, os britadores de mandíbulas e cônico devem ser dimensionados em conjunto.

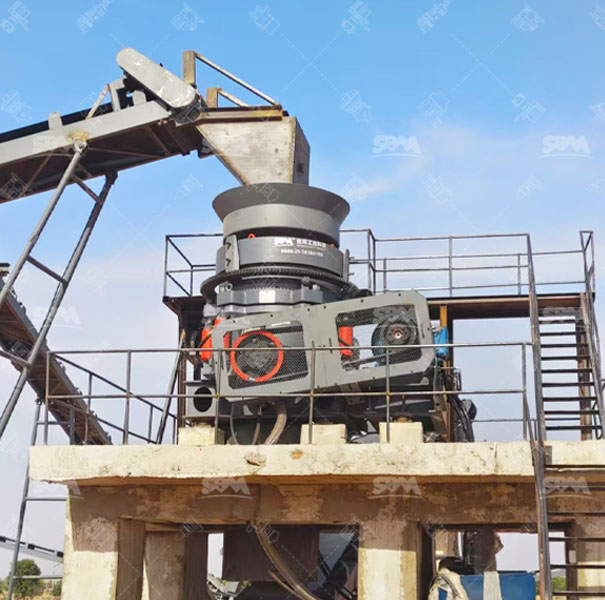

3. Britador cônico — britagem secundária de seixos duros

O britador cônico geralmente é instalado após o britador de mandíbulas. Sua função é reduzir ainda mais o tamanho do material previamente britado, produzindo material para a classificação final dos agregados ou para uma etapa posterior de britagem VSI.

A dureza e a abrasividade do material influenciam fortemente a escolha entre britagem cônica e britagem por impacto. Para materiais de alimentação compostos por seixos de rio mais duros, o britador cônico é uma opção comum para a britagem secundária. A britagem por compressão é amplamente utilizada para rochas duras e abrasivas, enquanto a adequação dos britadores de impacto depende mais diretamente das condições de desgaste e das características desejadas do produto.

Os principais aspectos a considerar na seleção incluem:

• Configuração da câmara: escolha uma câmara adequada ao material de alimentação e à operação de britagem.
• Tamanho da alimentação: confirme se o material proveniente do britador de mandíbulas é adequado.
• Ajuste da abertura de descarga: equilibre a redução de tamanho, a capacidade e as necessidades dos equipamentos posteriores.
• Tamanhos finais desejados: determine se o britador cônico produzirá agregados comercializáveis, material de alimentação para o VSI ou ambos.

O britador cônico também deve receber um fluxo controlado de material. Um silo intermediário e um sistema de alimentação adequado podem ajudar a coordenar as etapas primária e secundária, evitando que as variações no britador de mandíbulas se propaguem diretamente por todo o circuito.

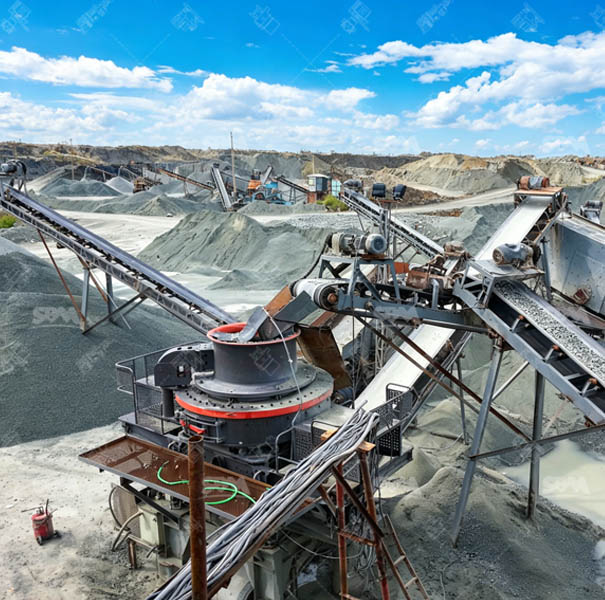

4. Máquina de fabricação de areia VSI — produção de areia e melhoria da forma das partículas

Um britador de impacto de eixo vertical, ou VSI, processa materiais de tamanho adequado provenientes das etapas anteriores de britagem. Ele é comumente utilizado para produzir areia manufaturada e melhorar a forma das partículas. A britagem VSI por meio do impacto entre rochas pode produzir partículas cúbicas e uma granulometria uniforme para aplicações em concreto e argamassa.

A produção de agregados graúdos e a fabricação de areia são operações diferentes. A produção de agregados graúdos concentra-se na obtenção de frações granulométricas maiores e especificadas. Já a produção de areia manufaturada exige britagem mais fina, formato adequado das partículas e controle da granulometria final e do teor de partículas ultrafinas. Dependendo das especificações, pode ser necessária uma etapa de classificação em conjunto com a britagem e o peneiramento.

Os compradores devem avaliar:

• Os requisitos de alimentação, incluindo o tamanho máximo permitido.
• A granulometria desejada para a areia.
• O formato necessário das partículas.
• Os custos previstos de desgaste e os requisitos de manutenção.
• A necessidade de uma separação adicional dos finos.

O VSI é opcional em uma planta destinada exclusivamente à produção de agregados. Se o britador de mandíbulas, o britador cônico e as peneiras já produzirem agregados com tamanhos e formatos adequados, uma etapa adicional de britagem pode ser desnecessária. Nas linhas de produção de areia a partir de seixos de rio, o VSI geralmente é instalado após a britagem primária e secundária, quando o material de alimentação atende aos requisitos da máquina.

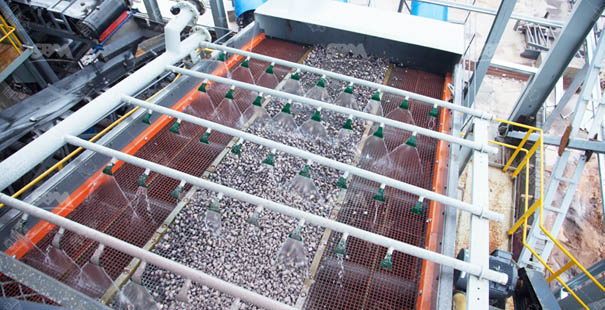

5. Peneira vibratória — separação dos produtos finais

A peneira vibratória separa o material britado em diferentes frações granulométricas. O material passa por superfícies de peneiramento equipadas com aberturas de diferentes tamanhos, permitindo que as partículas menores atravessem as telas enquanto as maiores continuam ao longo da superfície. Os fluxos resultantes podem ser direcionados para pilhas de armazenamento separadas ou retornar para uma nova etapa de britagem.

Em um circuito fechado, o material com granulometria acima do limite retorna ao britador apropriado, em vez de seguir para a pilha de produtos acabados. Isso ajuda a manter o tamanho máximo especificado para o produto.

A seleção deve levar em consideração:

• O número de produtos finais.
• O número de decks de peneiramento.
• Os tamanhos das aberturas das telas.
• A vazão necessária.
• As características do material de alimentação que afetam o desempenho do peneiramento.

Como exemplo prático de configuração para seixos de rio, uma peneira vibratória de dois decks pode separar três fluxos: material retido acima do deck superior, material que passa pelo deck superior mas fica retido no deck inferior e material que passa pelos dois decks.

No entanto, três fluxos de descarga nem sempre correspondem a três granulometrias comercializáveis. Se o fluxo superior contiver material de tamanho excessivo e retornar ao britador, apenas os fluxos restantes poderão ser considerados produtos acabados. Portanto, a seleção da peneira deve seguir o plano real de produtos e recirculação.

3. Como essas cinco máquinas trabalham em conjunto?

Uma linha completa para a produção de agregados de seixos de rio e areia manufaturada geralmente segue esta sequência:

Silo de alimentação → alimentador vibratório → britador de mandíbulas → britador cônico → peneiramento → envio do material adequado ao VSI → peneiramento final → pilhas de produtos acabados.

O processo pode ser dividido em cinco etapas:

• Alimentação controlada: O alimentador abastece o britador de mandíbulas e pode remover parte dos finos antes da britagem.
• Redução primária: O britador de mandíbulas reduz o tamanho dos seixos maiores.
• Redução secundária: O britador cônico reduz ainda mais o material.
• Separação dos produtos: As peneiras recuperam os agregados com granulometria adequada e identificam o material que precisa de processamento adicional.
• Produção de areia e classificação final: O material selecionado segue para o VSI e, em seguida, para o peneiramento e, quando necessário, para a classificação.

O material de tamanho excessivo retorna à etapa de britagem correspondente. O material que já atende às especificações dos agregados pode contornar o VSI, evitando uma britagem adicional desnecessária. A posição exata das peneiras e os trajetos de retorno dependem dos produtos pretendidos.

A capacidade da planta deve levar em consideração essas cargas de retorno. Em um circuito fechado, o britador cônico e a peneira processam tanto o material novo quanto o material de tamanho excessivo recirculado. Por isso, a carga operacional pode superar a taxa de alimentação nova. O dimensionamento compatível das capacidades dos equipamentos é essencial para evitar gargalos nas etapas posteriores.

4. Exemplos de configurações de plantas de britagem de seixos de rio

As configurações a seguir servem como pontos de partida, e não como projetos fixos. A seleção final deve considerar o tamanho do material de alimentação, os requisitos de redução, a vazão e as especificações dos produtos.

Uma configuração básica com britador de mandíbulas e peneira só é adequada quando as características da alimentação e os produtos desejados permitem que o britador de mandíbulas alcance a redução necessária. Produtos menores ou com especificações granulométricas mais rigorosas podem exigir britagem secundária e recirculação do material de tamanho excessivo.

As configurações para produção de múltiplas granulometrias e em circuito fechado podem utilizar os mesmos tipos principais de máquinas. A diferença está na disposição dos fluxos de material: em um circuito fechado, o material de tamanho excessivo retorna para uma nova etapa de redução, em vez de considerar toda descarga da peneira como produto acabado.

Na produção de agregados e areia manufaturada, o ramo com VSI processa o material selecionado, enquanto as peneiras recuperam as frações necessárias. Uma etapa adicional de classificação pode controlar o excesso de partículas ultrafinas quando as especificações da areia assim exigirem.

5. Conclusão: construa uma linha eficiente de britagem de seixos de rio

Cada máquina tem uma função específica: o alimentador vibratório controla o fornecimento de material, o britador de mandíbulas realiza a redução primária, o britador cônico executa a britagem adicional de rochas duras, o VSI produz areia ou melhora o formato das partículas, e a peneira vibratória separa os produtos e direciona o material de tamanho excessivo para um novo processamento.

Uma planta eficiente não precisa necessariamente conter o maior número possível de máquinas. Ela precisa da combinação adequada às características do material de alimentação e aos produtos finais desejados. Comece avaliando as características dos seixos, o tamanho máximo de alimentação, a capacidade necessária e a granulometria desejada. Em seguida, dimensione as etapas de britagem, a configuração das peneiras e os circuitos de retorno de acordo com esses requisitos. Essa abordagem baseada no sistema oferece uma base mais sólida para uma produção confiável de agregados e areia manufaturada.
